ARTAM I
Alt Sistem Doğrulama Aracı
ARTAM-I, Yıldız Roket Takımı tarafından alt sistem doğrulama amacıyla geliştirilen deneysel bir roket platformudur. Ticari Cesaroni N5800 motoru ile yaklaşık 7 km apojeye ulaşacak şekilde tasarlanmıştır. Rokette kullanılan tüm aviyonik, mekanik ve yapısal alt sistemler takım tarafından geliştirilmiş ve üretilmiştir.
Uçuş sırasında meydana gelen motor kaynaklı bir anomali sonucunda burun konisi ayrılmış, buna rağmen alt sistemlerden önemli mühendislik verileri elde edilmiştir.

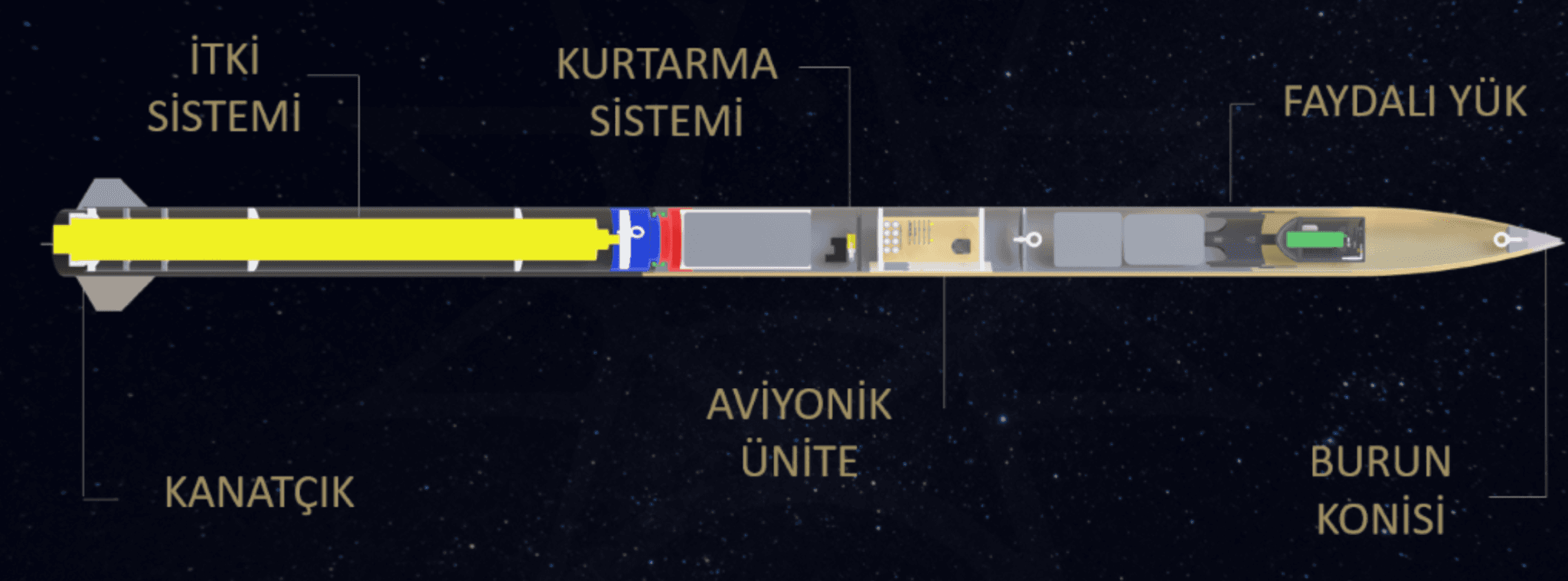

Sistem Mimarisi ve Tasarım Detayları
Gövdeler & Yapı
Toplam 3.52m (Üst, orta, alt). Et kalınlığı 2.5mm el yatırma + fırında kürleme. Üst gövde aviyonik geçirgenliği için cam fiber; orta ve alt gövde ise karbon fiber kompozittir.

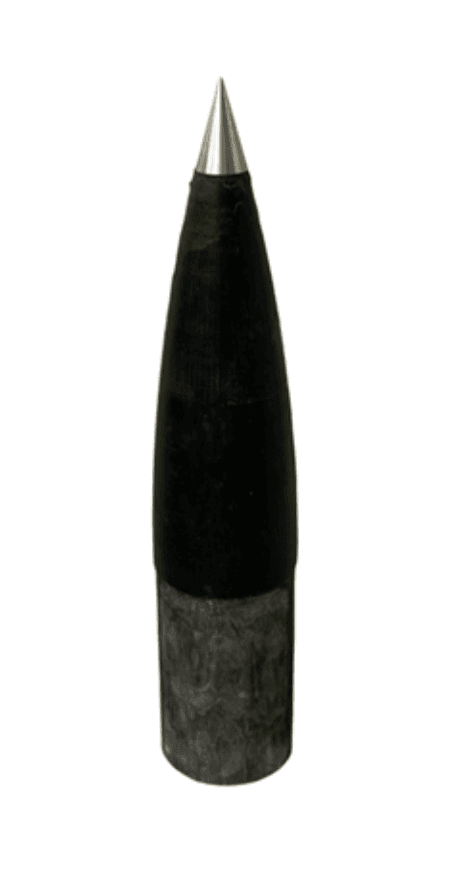

Burun Konisi
Von Kármán profil (732mm, 2mm kalınlık). Faraday kafesi etkisini önlemek için reçine infüzyon cam elyaf kompozit.

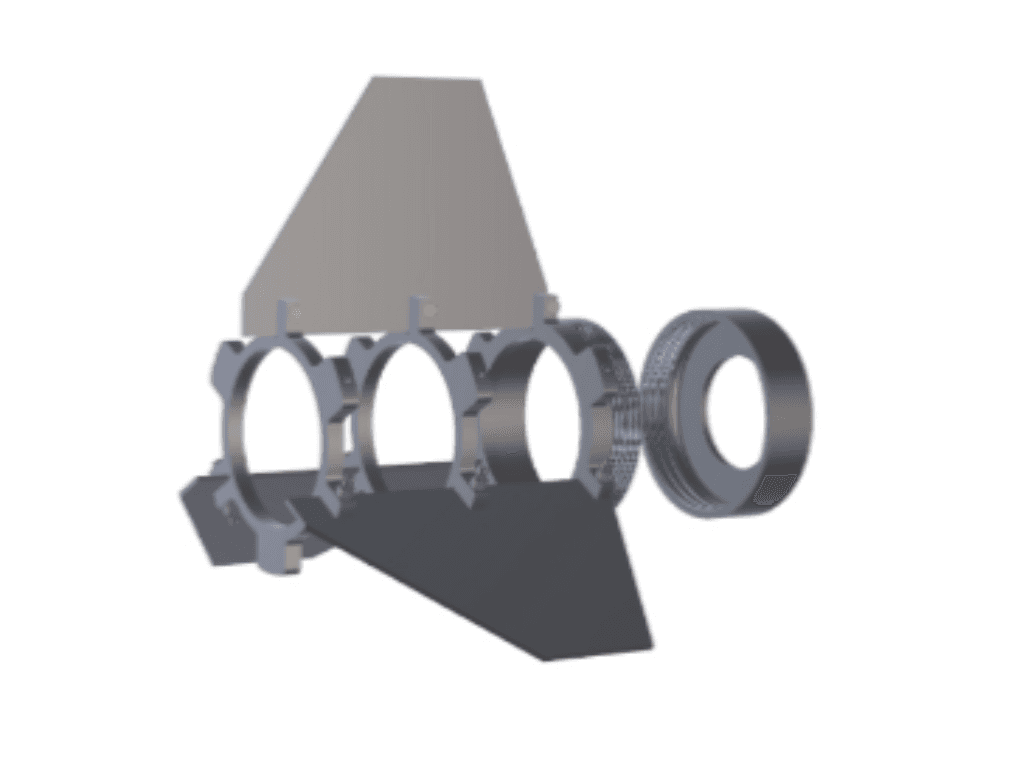

Kanatçık & Halkalar
Üç kanatçıklı Alüminyum 6061-T6 konfigürasyon. Alüminyum 6061 10mm kanatçık tutucu halkalar ve motor merkezleme halkaları (3 adet M5 cıvata bağlantılı).

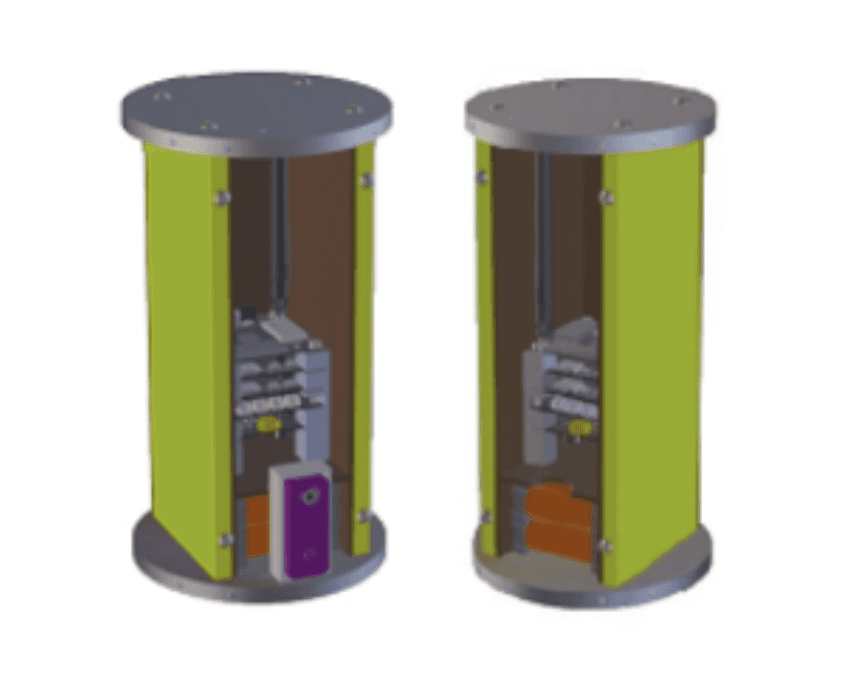

Aviyonik Bölme
Motor titreşimi ve şok anında elektronik kartları korumak için 3B yazıcıdan koruyucu gövde; iki adet Alüminyum 6063 bulkhead (3x M5 vida) arasında sabitlenmiştir.
Kurtarma / Raptor

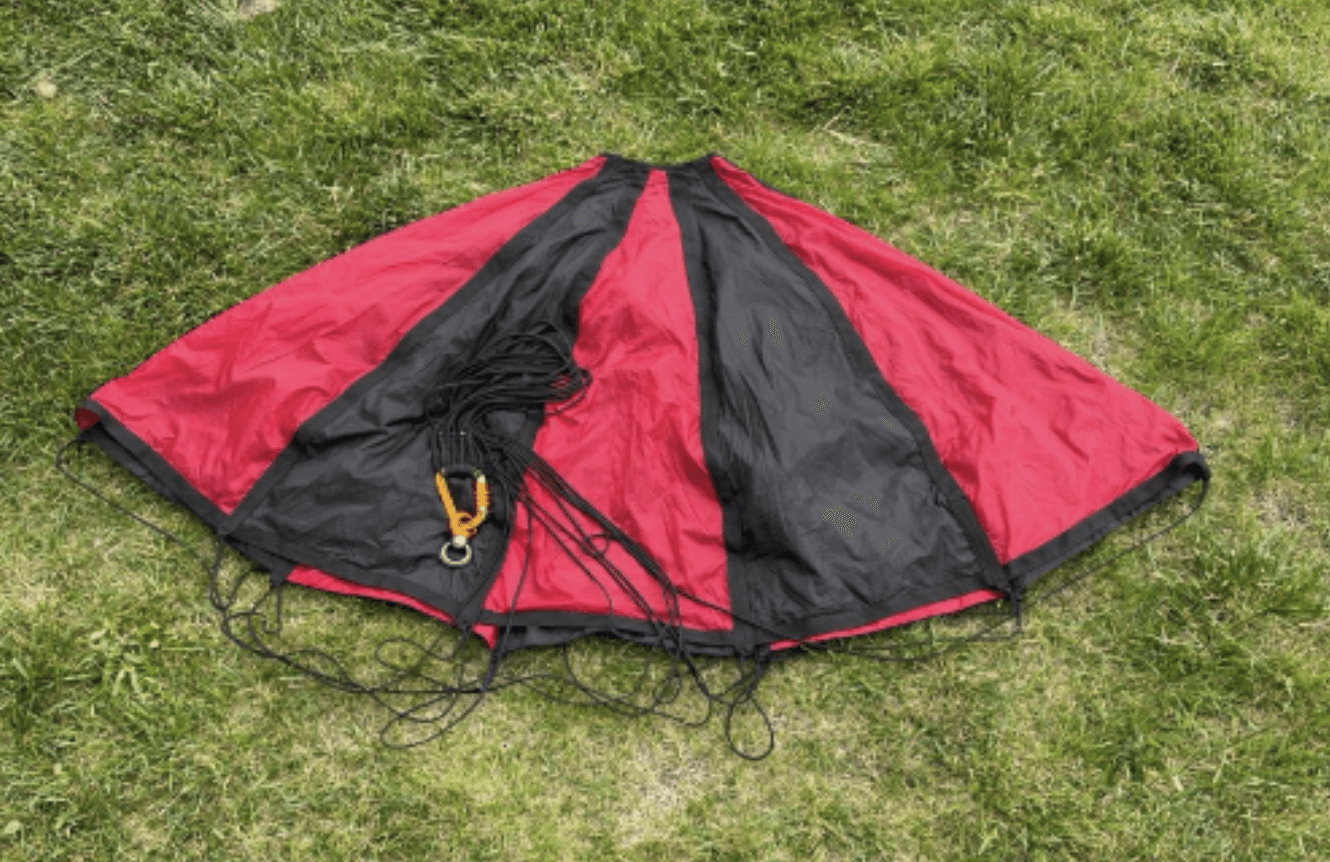

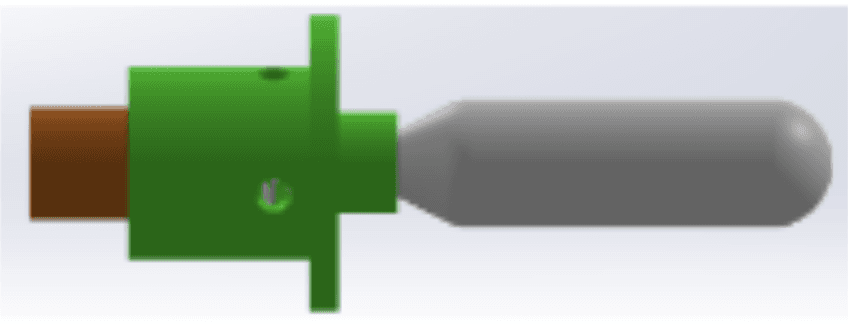

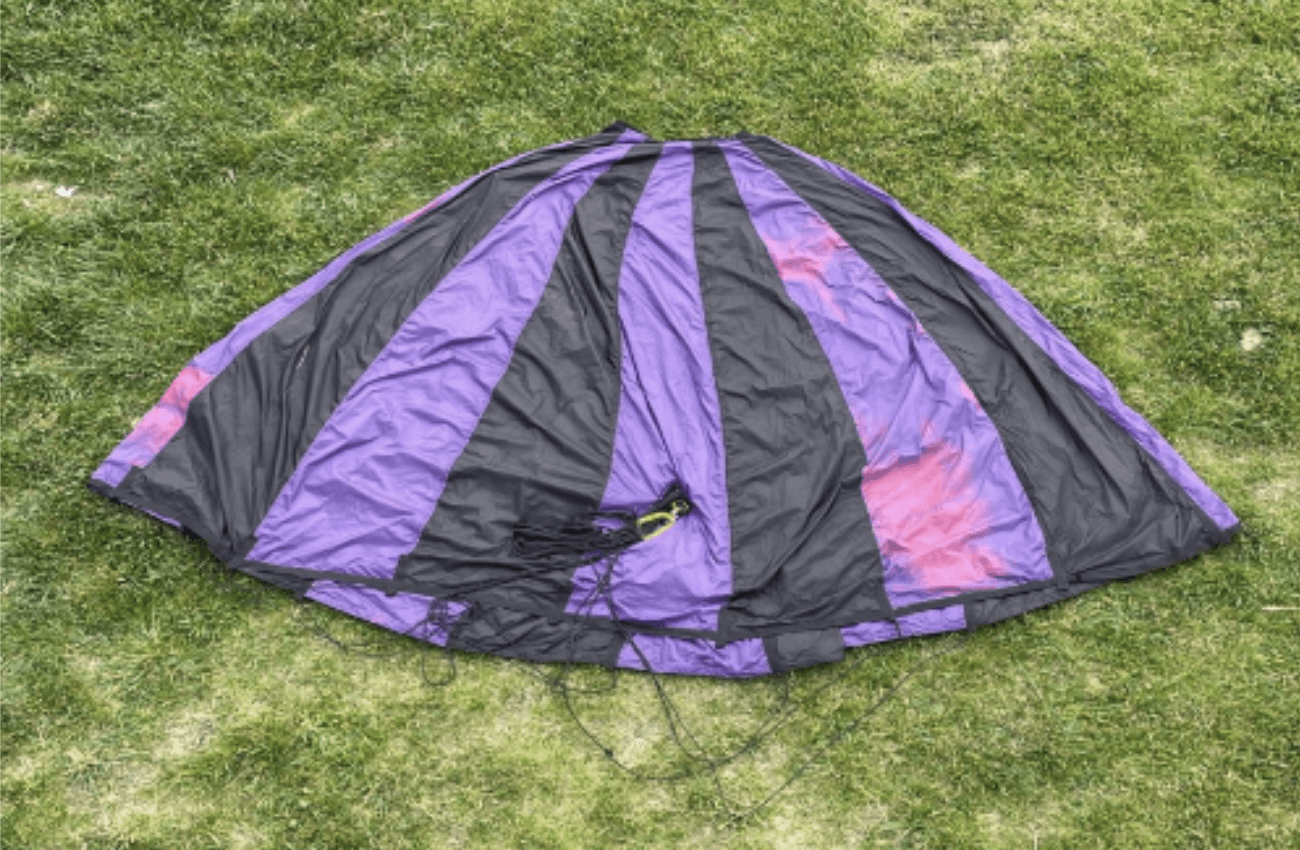

10mm Alüminyum 6063 kurtarma bulkheadi (11 delik). Raptor (Soğuk gazlı CO2 delici tahriki) ile burun ayrılır. Drogue (26 m/s) ve Tender Descender ile 1000m'de ana paraşüt (13 m/s) açılır. Çift şok kordon sistemi mevcuttur.
